Palplanches du Luxembourg, et au-delà
Sheet piling of Luxembourg, and beyond
Spundwände aus Luxemburg, und darüber hinaus


Historique - Geschichtlicher Überblick



21.2.1905

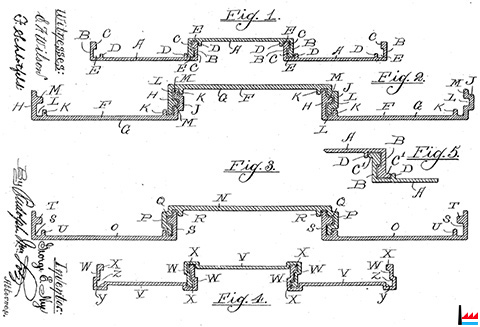

Interlooking Metal Sheet Piling George.E Nye, Chicago.- US Patent N° 782.872 - Application Filed 17 Dec 1904 (Collection: Weyland Pierre)


1908 Invention des palplanches plates aux USA

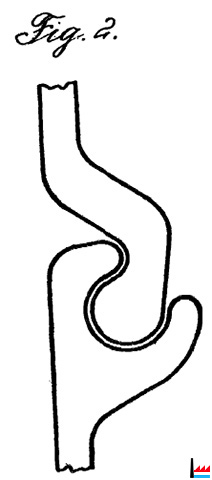

24.8.1912 Luxembourg patent N° 9823. - 24. August 1912. - Nietlose Spundwand aus Z-förmigen Walzprofilen. - K. Fr. W. Lamp in Hamburg.

20.11.1912

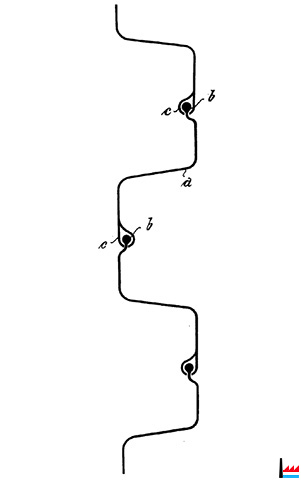

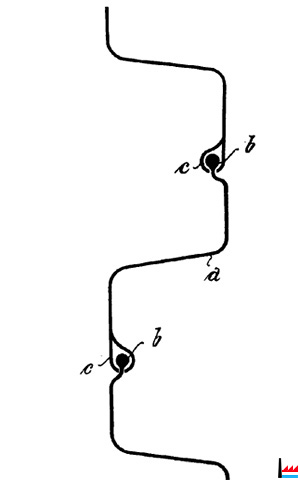

Brevet d'invention français N° 448.201 - Rideau de palplanches formé en Z sans rivetage - Karl Friederich Wilhelm Lamp, résidant en Allemagne (Collection: Weyland Pierre)

1913? Laminage de palplanches ondulées en forme de Z, système Lamp à Rodange (Luxembourg) ?

<=1913

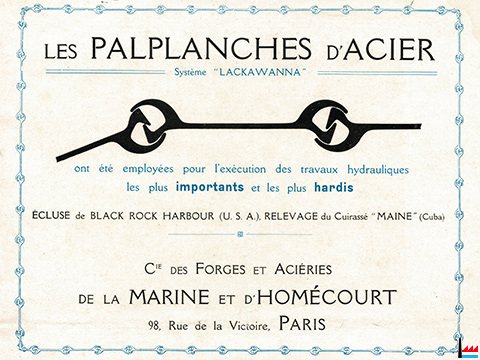

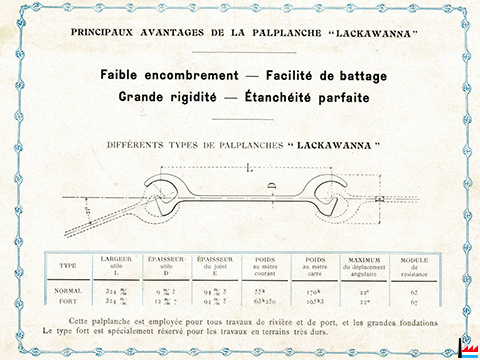

Palplanches d'acier type Lackawanna - ~ 1913 - Sheet piling Lackawanna (Collection: industrie.lu)

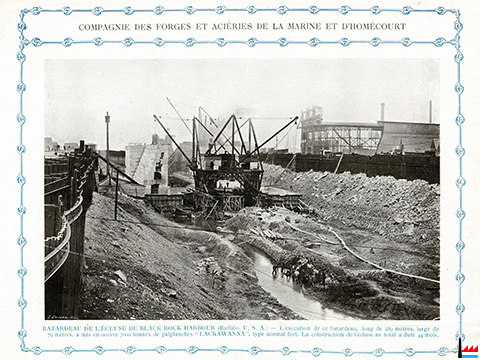

Ecluse de Black Rock Harbour - Black Rock Lock (Buffalo, USA) ~1913 - Sheet piling Lackawanna (Collection: industrie.lu)

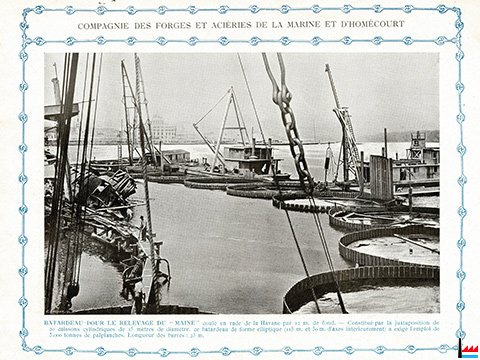

Relevage du cuirassé Maine - Palplanches d'acier type Lackawanna - Raising the Battleship USS Maine, Havana (Cuba) 1911 - Sheet piling Lackawanna (Collection: industrie.lu)


Cie des Forges et Aciéries de la Marine et d'Homécourt, Paris, 98 rue de la Victoire


>1922

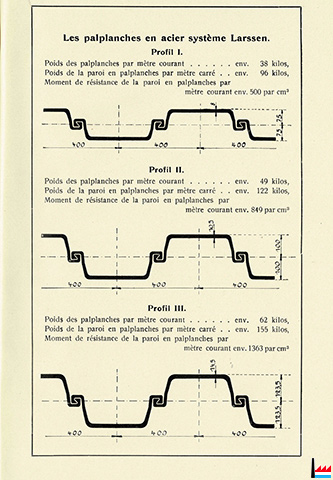

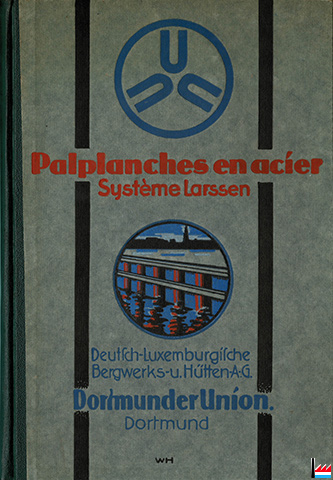

Palplanches en acier Système Larssen - Deutsch-Luxemburgische Bergwerks- und Hütten-A.G. - DortmunderUnion, Dortmund - WH - édition 2IV (Collection: industrie.lu)
Stahl-Spundwände System Larssen - Deutsch-Luxemburgische Bergwerks- und Hütten-A.G. - DortmunderUnion, Dortmund - WH - Ausgabe 2IV

1926

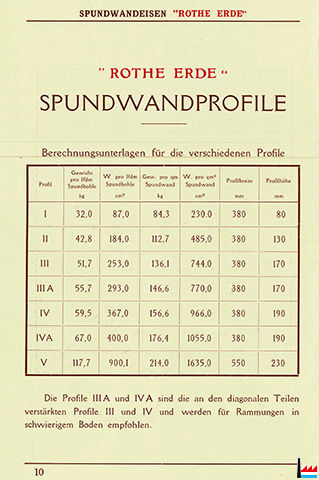

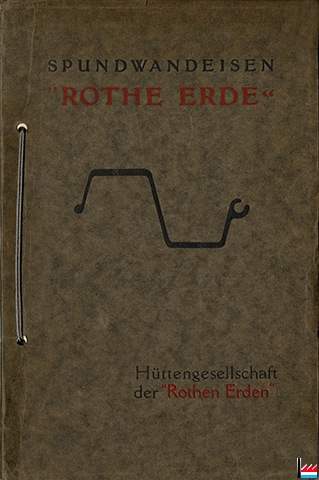

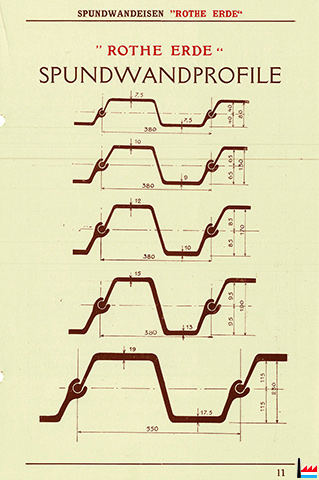

Spundwandeisen "Rothe Erde" Hüttengesellschaft der "Rothe Erden" Aachen-Rothe Erde - Werk: Belvalhütte, Esch/Alzette (Grossh. Luxemburg) - Ausgabe 1926 (Collection: industrie.lu)


Verkauf durch Comptoir Métallurgique Luxembourgeois - COLUMETA S.A., Luxemburg - und seine Filialen und Agenturen in der ganzen Welt

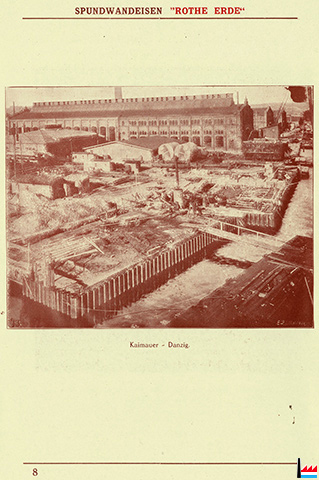

Spundwandeisen "Rothe Erde" - Kaimauer Danzig <=1926 (Collection: industrie.lu)

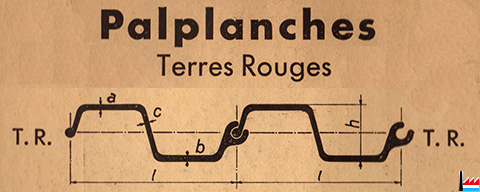

Usine de Belval - Palplanches Terres-Rouges T.-.R. à double ondulation (Collection: industrie.lu)

  It is quite likely that Mambourg Mathias was an engineer in the steel works in Differdange (HADIR). It is surprising though that he filed, in his own name, patent applications relating to the steel industry.

In 1947, at the age of 66 he obtained his last patent in Luxembourg:

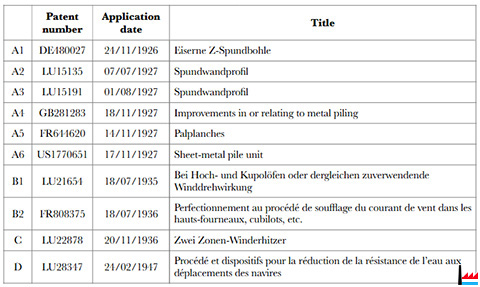

Mambourg Mathias, Patents (Source: 8.2022 Weyland Pierre)

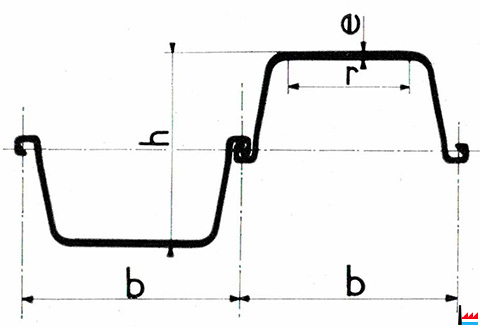

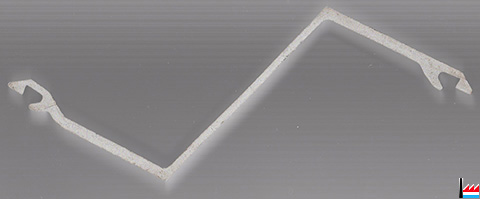

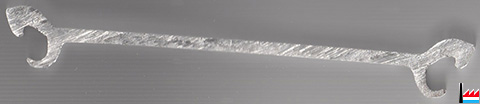

Spundwandprofil - Palplanche - sheet-metal pile




La première palplanche en forme de Z, connue comme palplanche Lamp, a été laminée avant la guerre par une usine belge en Luxembourg. Cette palplanche s'introduisit bien vite et supplantait déjà la concurrence allemande, quand la guerre mit fin à la fabrication.

La fabrication des palplanches, système Lamp, fut donc suspendue bientôt par suite du commencement de la guerre mondiale. Après la guerre l'usine luxembourgeoise ne pouvait plus reprendre la livraison des palplanches du Luxembourg en Allemagne pour des raisons économiques. Le contrat qu'avaient les propriétaires des brevets avec l'usine pour la fabrication des palplanches Lamp fut annulé et l'usine n'était donc plus autorisée à fabriquer la palplanche Lamp.

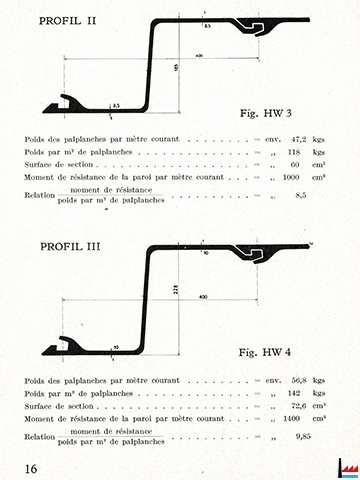

En Allemagne même il n'était cependant pas possible de procéder sans plus de façon à la fabrication de la palplanche, car la guerre fut suivie par l'époque de l'inflation et à cette époque-là les usines allemandes n'étaient pas en état de s'occuper de nouvelles spécialités. Nous (Hoesch) avons commencé la fabrication au début de l'année 1928, mais avant de nous en occuper nous nous sommes procuré l'appréciation d'experts de tout premier ordre et nous nous sommes renseignés sur tous les détails. Certains de nos collaborateurs avaient l'expérience de l'utilisation des palplanches métalliques, alors que les systèmes utilisés en Allemagne n'étaient qu'à peine connus. Nous connaissons donc les succès de la palplanche Lamp. De même nous n'ignorions pas que la griffe de la palplanche Lamp n'était pas facile à laminer et qu'il était nécessaire de la perfectionner. Pour ces raisons la griffe de la palplanche Lamp a été modifiée par nous et avec juste raison nous désignons notre palplanche comme "la palplanche Lamp perfectionnée".

...

Pour terminer cette introduction nous ferons mention du rapport d'un expert neutre qui détermina le Reichsgericht de déclarer que notre système (Hoesch) était brevetable. Sous chiffre II le rapport dit textuellement (Traduction) :

"En outre il faut constater un progrès d'une certaine importance lequel consiste en ce que la palplanche satisfait à un besoin. Jusqu'à présent pour ses besoins l'Allemagne ne disposait que du système Larssen, vu que la palplanche Terre Rouge produite en Belgique et en France n'entrait pas en ligne de compte et que la palplanche Lamp n'était plus laminée. Maintenant, après le perfectionnement de la palplanche Lamp par le brevet 434205, ces palplanches perfectionnées sont produites et vendues par l'Eisen- et Stahlwerk Hoesch. Pour des travaux inspectés par le Reichsverkehrsministerium on a déjà utilisé les palplanches du nouveau système. On dispose donc de nouveau en Allemagne de plusieurs systèmes de palplanches ondulées."

Ce rapport d'un expert neutre est la confirmation que la palplanche métallique Hoesch représente un grand progrès technique.

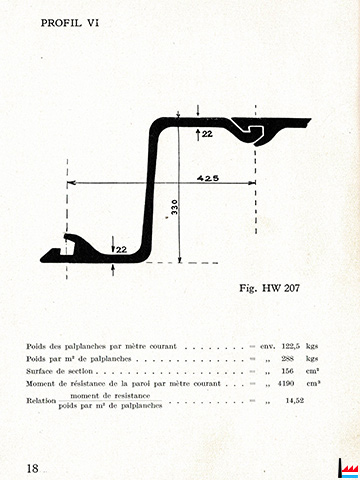

(Palplanches HOESCH - 1931; Collection: industrie.lu)



1929 Rachat des brevets de production de palplanches Larssen par l'Usine de Rombas

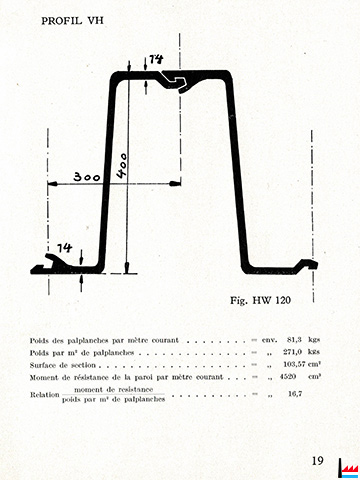

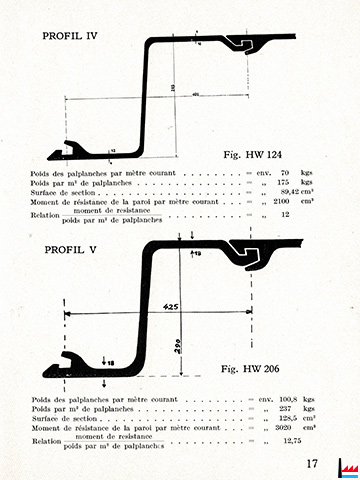

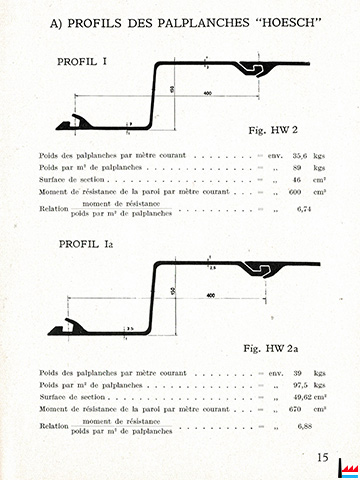

Palplanches Hoesch Spundwände - 1931 (Collection: industrie.lu)

1932



Brevet N° 18918 - 8 avril 1932 - ARBED, Luxembourg - Joint pour palplanches en Z.

Brevet N° 18919 - 8 avril 1932 - ARBED, Luxembourg - Paroi en palplanches ondulées.

= Brevet N° FR749116 + GB402275 (Collection: Weyland Pierre)

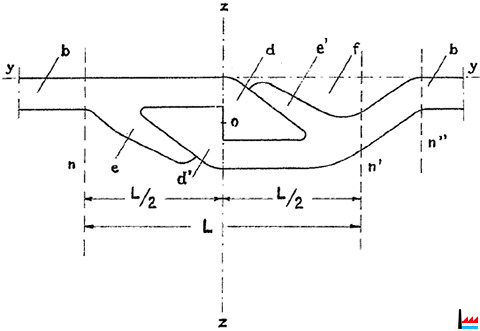

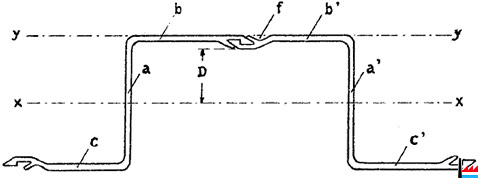

1933 Création de la nouvelle palplanche en Z, dite palplanche BZ, mesurant jusqu'à 500 mm de largeur et 350 mm de hauteur à ARBED-Belval

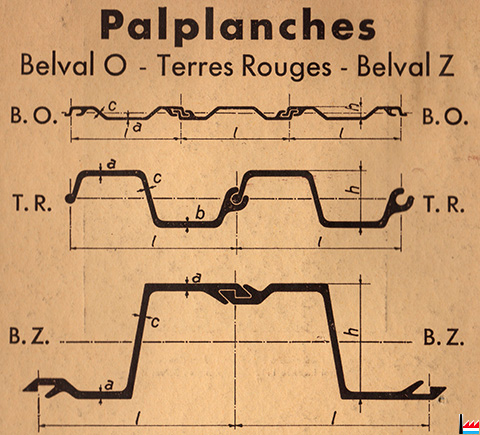

ARBED - Terres-Rouges Usine de Belval - Palplanches B.O - T.-.R. - B.Z. - 1935 (Collection: industrie.lu)

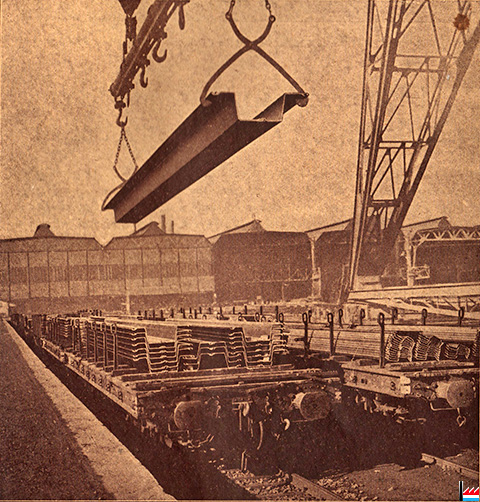

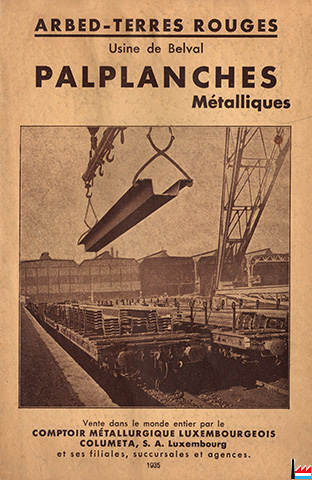

ARBED - Terres-Rouges Usine de Belval - Palplanches métalliques - 1935 (Collection: industrie.lu)


ARBED - Terres-Rouges Usine de Belval - Palplanches métalliques - 1935 (Collection: industrie.lu)



1937

Construction d'une cellule (duc d'Albe) d'un diamètre de 12 m et d'une hauteur de 25 m en palplanches Senelle au port du Havre, servant à l'amarrage du paquebot Normandie. Elle pouvait résister à une traction horizontale de 300 t. Démolie par les bombardements de 1944.


<=1939 Palplanches types Ougrée, Ransome

<=1942 Schaack August, Betriebschef ARBED-Belval - Spundwandabteilung

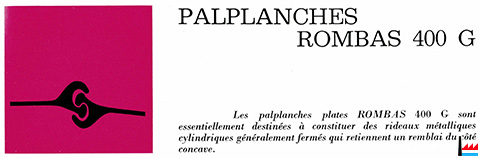

<=1952 ‎Steel Sheet Piling Rombas: Larssen, Lackawanna, Rombas 400G


1958 Arrêt de production de l'ancien profil de palplanche T.R. à ARBED-Belval



<=1958

Schaack Auguste, ingénieur, chef de service du Service des palplanches ARBED-Belval



10.1959 Premiers essais de laminage de poutrelles H PE à ARBED-Belval

1961 Premier laminage de palplanches ZVR à ARBED-Belval

<=1962 Colling Gérard, ingénieur, chef de fabrication Service des palplanches, ARBED-Belval

86 rue d'Audun, Esch/Alzette

1964


Palplanches métalliques Rombas - SIDELOR 1964 (Collection: industrie.lu)



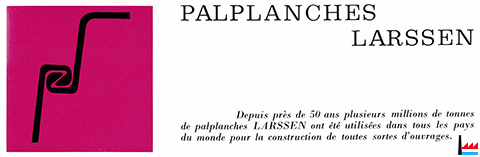

Palplanches Larssen - Rombas - SIDELOR 1964 (Collection: industrie.lu)


Palplanches Larssen - Rombas - SIDELOR 1964 (Collection: industrie.lu)

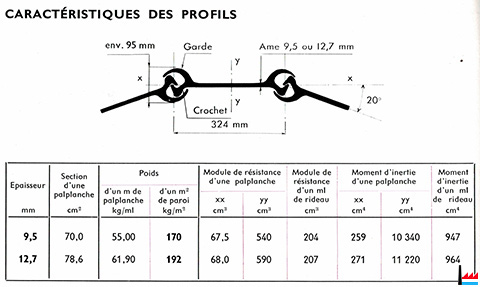

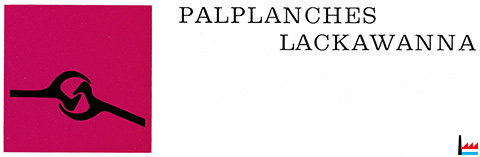

Palplanches Lackawanna - Rombas - SIDELOR 1964 (Collection: industrie.lu)

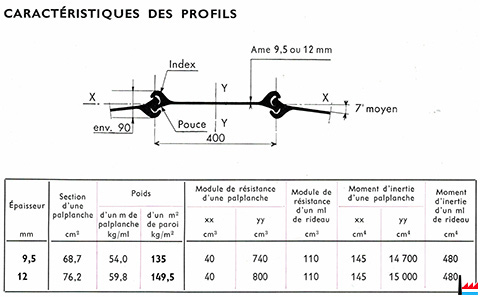

Palplanches Rombas 400G - Rombas - SIDELOR 1964 (Collection: industrie.lu)


1971 Palplanches type S et Z, M.M.R. - Minière et Métallurgique de Rodange


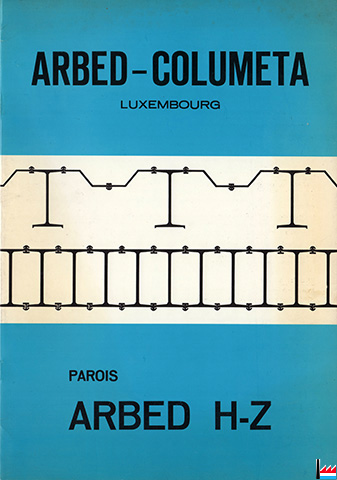

ARBED - COLUMETA Luxembourg - Parois ARBED H-Z des usines Esch-Belval, Differdange - 1972 (Collection: industrie.lu)

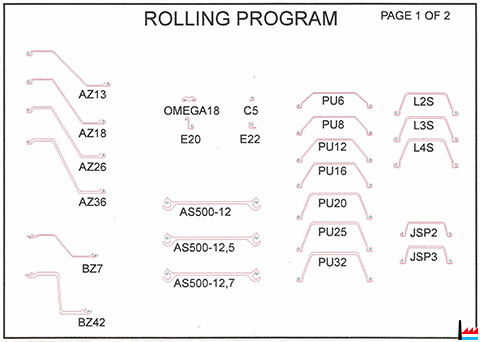

ARBED - TradeARBED - Rolling Program (Collection: industrie.lu)

199x

Création

EUROPROFIL France

filiale de ProfilARBED S.A.
Leader européen de la palplanche

14 rue Paul Lancrenon
F-57390 AUDUN-LE-TICHE


<=1998

LS.P.C., International Sheet Piling Company s.àr.l., Esch/Alzette (Luxembourg)


2007 Début de la modernisation du gros train (Train A) de Rodange  pour permettre entre autres le laminage de palplanches

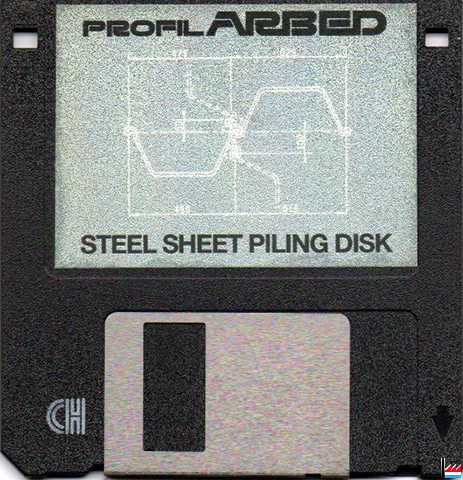

ProfilARBED - Steel Sheet Piling - Disk (Photo: Ramon Pelles)

2003

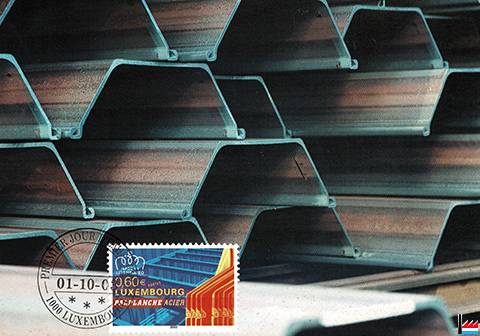

Luxembourg Palplanches AU20 - copyright Arcelor S.A., Luxembourg (Carte postale: imprimerie fernand quintus luxembourg; Collection: industrie.lu)








Belval Flachspundwand PBP Palplanche (Collection: industrie.lu)



Belval Z-Spundwand - Palplanche Z (Collection: industrie.lu)



Palplanches Belval (Collection: industrie.lu)

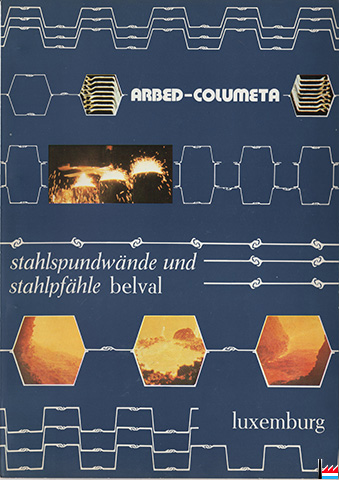

ARBED - COLUMETA Luxemburg - stahlspundwände und stahlpfähle Belval (Collection: industrie.lu)
Z-Spundwand BZ, Flachspundwand PBP, Z-Pfähle CZ, Belval Pfähle CB







longométal - programme de vente: e.a. palplanches Senelle (Collection: industrie.lu)



Palplanches Senelle (Collection: industrie.lu)

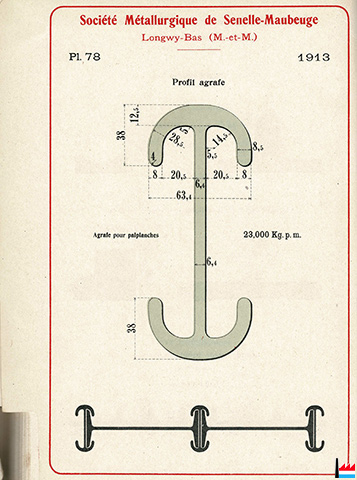

Palplanches Senelle - joints triangulaires à 120 ° / à 90° (Collection: industrie.lu)


Bibliographie
  Titel - Titre
Author - Auteur - Autor
Date
Edition - Verlag
Contents - Contenu - Inhalt
Pages- Seiten
ISBN
    Weyland Pierre 9.2023

ProfilARBED

Steel sheet pile disk

ISPC - International Sheet Piling Company S.A.

Installation

Contents of the disk

Using the files

Using the files with AutoCAD

Special aspects and support

14

ARBED Luxembourg
Werke: Differdingen und Esch-Belval

Praktische Berechnung von Spundwänden

Verkauf durch TradeARBED

  >=1976     100

ARBED - COLUMETA Luxemburg

stahlspundwände und stahlpfähle Belval

        4

ARBED - COLUMETA
Luxembourg

Parois ARBED H-Z

des usines Esch-Belval, Differdange

  1972     18

Praktische Berechnung von Spundwänden

ARBED Belval

COLUMETA Luxemburrg

  1971 Colling G.   96

Palplanches métalliques Rombas

SIDELOR

1964

  Octobre 1964

SIDELOR

Imprimerie ARTRA, Paris

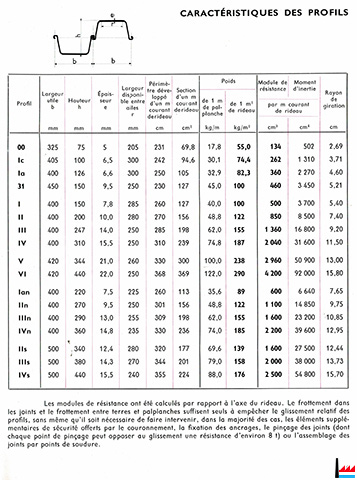

Palplanches Larssen, Lackawanna, Rombas 400G 64
Palplanches métalliques   1935 ARBED - Terres-Rouges

Usine de Belval
  6

Palplanches Hoesch   1931 Hoesch Spundwände   182 + quelques certificats récents
