Récupérateurs de chaleur
Hot-blast stoves
Winderhitzer
Whitwell

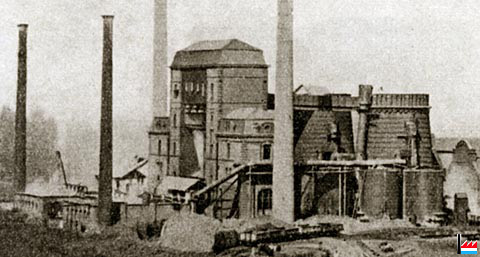

Whitwell's hot blast fire-brick stoves at right in front of the new blast furnace of S.A. des Hauts-Fourneaux, Esch/Alzette - "Brasseurschmelz", Luxembourg - 1873
Fours à réchauffer le vent à gauche entre les 2 cheminées (foncées), à droite des récupérateurs de chaleur Whitwell (cylindriques) devant les nouveaux haut-fourneaux

Historique - Geschichtlicher Überblick




Whitwell Thomas, English inventor of fire brick hot blast stoves

inventeur anglais de fours à air chaud pour hauts fourneaux.

Whitwell stoves to pre-heat the blast air and employ recovery systems to extract the heat from the hot gases exiting the furnace.

(Collection: Manou Servais)


  Steinerne Winderhitzer

  Paul Servais a fait un stage de 3 ans chez
Thomas Whitwell à Stockton-on-Tees / UK.

1871 Ausstattung des Hochofens der Weilerbacher Hütte mit einem Whitwell Winderhitzer


<=1874, 1876 For further information about Whitwell fire brick hot blast stoves apply to Paul Servais, Weilerbach for Belgium and Luxembourg

1876 Whitwell fire brick hot blast stoves:
Whitwell Winderhitzungs-Apparate im Einsatz, u.a.:
Whitwell - fours à vent chaud en service e.a. chez:

  HF Fours Whitwell stoves
The Consett Iron Company, Blackhill, Durham     <=1874
Schneider, Creusot     <=1874
Servais frères, Weilerbach 1 2 1871
Denain et Anzin, Valenciennes     <=1875
Bochumer Guss-Stahl-Fabrik
Friedrich-Wilhelms-Hütte 2 8
Krupp, Dortmund

1 4
Schalker Gruben-und Hütten-Verein
2 8
Cockerill, Seraing
2 8
Châtillon et Commentry (Villerupt) 3 10
S.A. des Hauts-Fourneaux, Esch/Alzette 2 10 <=1874
Adelsward, Longwy
1 4 <=1874
De Wendel, Hayange 2 8 <=1874
West Cumberland, Workington (Spiegeleisen) 1 4
Usine d'Athus 2 10
William Whitwell & Co, Stockton-on-Tees 3 14 <=1874
Dupont et Fould, Nancy (Pompey) 1 4
Lothringer Eisenwerke, Ars 1 4 <=1880
Gutehoffnungshütte - Eisenhütte Oberhausen   4 1874
Liverdun
Micheville
Montluçon (Saint-Jacques)     <=1875
Rumelange (LP)     <=1886
Hauts-Fourneaux de Saint-Louis, Marseille, HF Buttgenbach
Isbergues 2 12 <=1885
Usine de Senelle, Longwy-Bas   8 (hauteur: 20 m, diamètre 6,7 m) <=1889
...


:


1882 Brevet d'invention N° 233 - W. Whitwell, à Stockton-on-Tees. - Perfectionnements dans les fours à chauffer le vent pour les hauts-fourneaux, -13 novembre 1882.
1882

Angleterre:

112 HF sur 968 avaient des appareils à vent chaud

Cowper: 51
Whitwell: 61

(Savoir.fer)

1883 Erfindungspatent Nr. 241. Am 26. December 1883. - Dem Hrn. William Whitwell zu Stockton on Tees (England), vertreten durch Hrn. August Liger, Advokat-Anwalt, welcher für sich und seinen Vollmachtgeber, zu Luxemburg, in seiner Schreibstube, Domicil erwählt hat; - auf Verbesserungen in den Luft- und Gasheizapparaten.

1886 Usine Rumelange: 3 hauts-fourneaux
9 Whitwell + 9 Cowper ? (LP)

<=1889

Micheville: Fours à vent chaud Whitwell remplacés récemment par des cowpers

<=1889

Usine de Senelle, Longwy-Bas: 8 Whitwell (hauteur: 20 m, diamètre 6,7 m)

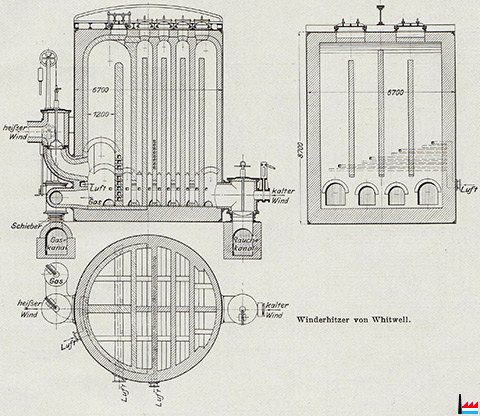

Whitwell - Winderhitzer (Collection: industrie.lu)

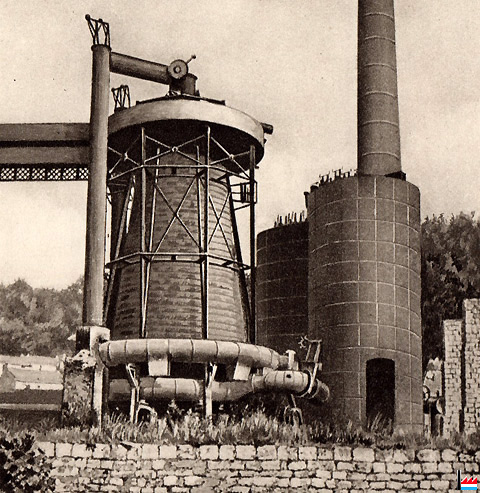

Haut-fourneau de Liverdun avec régénérateur de type Whitwell - 1866
(Collection: industrie.lu)

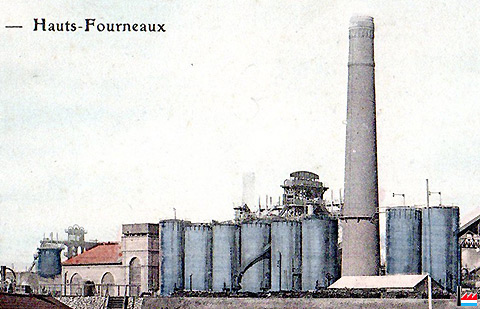

Denain - Hauts-Fourneaux et Forges et Aciéries de Denain-Anzin - avec fours à vent chaud Whitwell (tours cylindriques) - (Extrait d'une carte postale: Imp. Cacheux - Cliché Landouzy; Collection: industrie.lu)

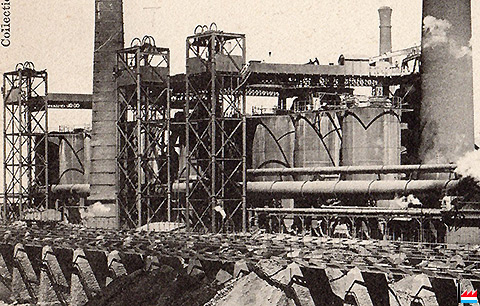

Les fours à vent chaud Whitwell (tours cylindriques) des hauts-fourneaux aux Aciéries, Hauts-Fourneaux et Forges et Trignac (Loire-Inférieure) (Extrait d'une carte postale: Collection Delveau, St-Nazaire; Collection: industrie.lu)

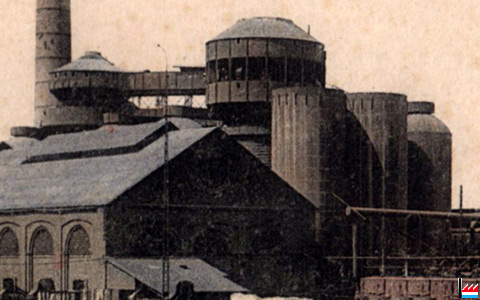

Usine d'Athus - avec fours à vent chaud Whitwell (tours cylindriques), vers 1902 (Carte postale: Edition G. Marchand, Athus; collection industrie.lu)

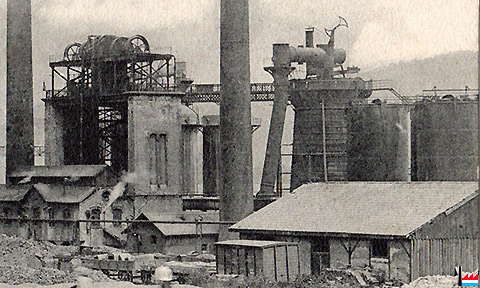

Usine de Pompey - avec fours à vent chaud Whitwell (tours cylindriques), vers 1907 (Extrait d'une carte postale: Edition S. Faipeur, Frouard; collection industrie.lu)

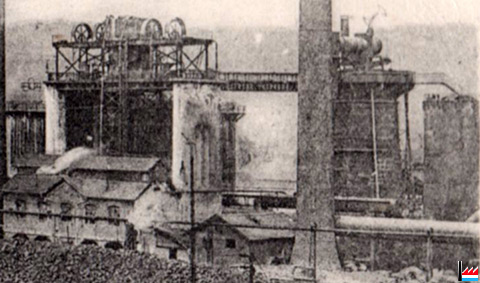

Usine de Pompey - avec fours à vent chaud Whitwell (tours cylindriques) (Extrait d'une carte postale: J. Roset, Basar Lorrain, Frouard; collection industrie.lu)

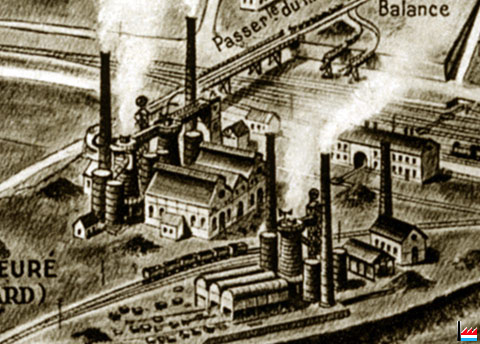

Hauts Fourneaux d'Adelsward = Hauts fourneaux du Prieuré - avec fours à vent chaud Whitwell (tours cylindriques), à Mont-Saint-Martin (Collection: industrie.lu)

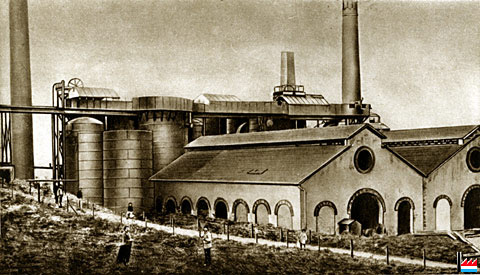

Hauts fourneaux du Port-Sec à Mont-Saint-Martin (Collection: industrie.lu)

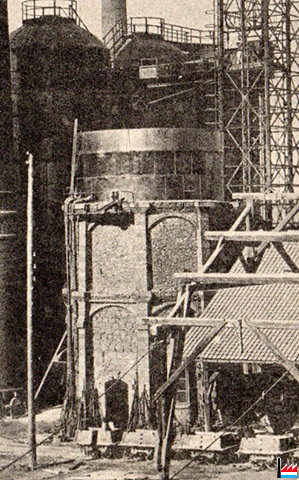

Firminy (Loire) - Usine Verdié - hauts-fourneaux avec fours à vent chaud Whitwell ? (Carte postale: Imp. J.-E. Ménard, Firminy; Collection: industrie.lu)

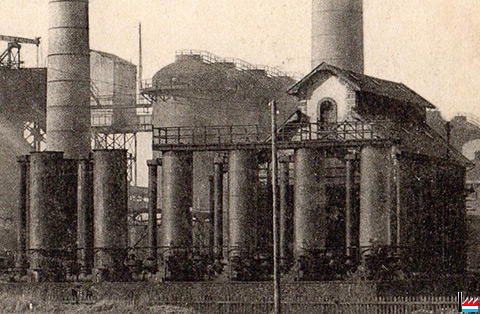

Trompeloup - Pauillac (Médoc) - hauts-fourneaux avec fours à vent chaud Whitwell ? - vers 1908 (Carte postale: Collection: industrie.lu)

Bibliographie
  Titel - Titre
Author - Auteur - Autor
Date
Edition - Verlag
Contents - Contenu - Inhalt
Pages- Seiten
ISBN

Aciéries de Longwy

1880 - 1930

  1930

Muhlhouse - Dornach: Braun & Cie

e.a.

Haut-fourneau de Liverdun avec régénérateur de type Whitwell - 1866

p. 5



Die Werke der Gutehoffnungshütte in Oberhausen und Sterkrade

Frölich Fr. 1902 Berlin Geschichte der rheinisch-westfälischen Eisenhüttenindustrie 94
