Wanderhëtzer
Récupérateurs de chaleur
Hot-blast stoves

Winderhitzer

Historique - Geschichtlicher Überblick


Appareils à inversion:

  • récupération de la chaleur latente des gaz de haut fourneau
  • réchauffage de l'air envoyé aux tuyères du haut fourneau




  Eiserne Winderhitzer - Steinerne Winderhitzer

<=1840 Appareil de Calder - Winderhitzer der Calder-Hütte (James Beaumont Neilson)

1858 Cowper - Winderhitzer






1865 Whitwell - Winderhitzer

<=1867 Four à réchauffer suédois Lundin

<=1867

Four à réchauffer Siemens

Sir William Ch. Siemens


1869 Ausstattung des Puddelofens der Weilerbacher Hütte mit einem rekuperativen Winderhitzer von Siemens (dem ersten dieser Art im Zollverein)

vers 1870

Gjers (Gjeers)

(Eiserner Winderhitzer)


<=1878 Récupérateur système Ponsard

<=1879

L'Usine de Steinfort dispose de 4 appareils à air chaud en fonte, système Detombay


? Wasseralfinger - Winderhitzer

? Westfälischer - Winderhitzer

vers 1882 Massicks & Crooke

  Harvey

vers 1882 Bolckow, Vaughan & Cie

1886 Einführung von Cowper - Erhitzern bei der Gutehoffnungshütte, Oberhausen

1886 Usine Rumelange: 3 hauts-fourneaux
9 Whitwell + 9 Cowper ? (LP)


<=1930

Erstes luxemburger Spezial-Geschäft
Wilhelm Daum, Bauunternehmer
Luxemburg - Bonneweg

u.a. Hochöfen & Cowper - Apparate













Usine de Rodange: Les appareils en fonte pour le chauffage de l’air, comme ceux de Marcinelle, problablement du système Gjers, à tuyauterie en fonte pouvant atteindre une température de l'ordre de 450°C, sans pouvoir dépasser 550°C. 4 de ces appareils étaient installés perpendiculairement à l'axe des 2 hauts fourneaux, côté Rodange et 2 côté Athus. Chacun de ces appareils était muni de sa propre cheminée en forme de carré et chauffé aux gaz brut de haut-fourneau. Les Cowper déjà en vogue sur le continent depuis 1870, atteignait à l'époque des températures de l'ordre de 650 - 750°C.

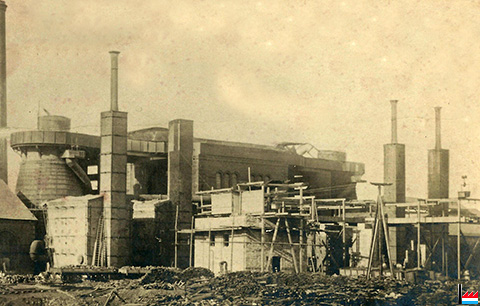

(Photo N° 3875) Haut-fourneau N°1 construit en 1865, transformé en 1876 et démoli en 1901, simultanément avec le haut fourneau N° 2. La photo a été prise au cours de la démolition. Un seul fourneau N° II produisant 100 t de fonte par jour a remplacé les 2 fours démolis. On peut voir la tubelure intérieure des appareils à air chaud qui précévaient les appareils Cowper.

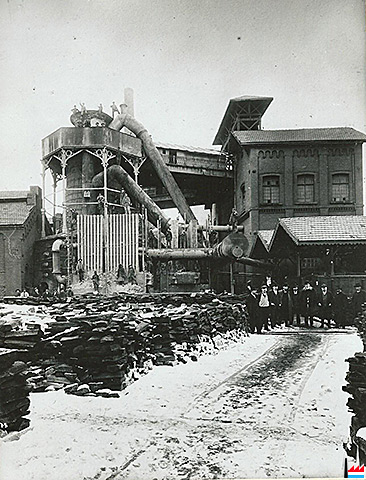

Dommeldange 1901: Abruch des Hochofens I (Archives Camille Aschman - Collection famille Aschman-Bodson)


Haut-fourneau de Liverdun avec régénérateur de type Whitwell - 1866
(Collection: industrie.lu)


Denain - Hauts-Fourneaux et Forges et Aciéries de Denain-Anzin - avec fours à vent chaud Whitwell (tours cylindriques) - (Extrait d'une carte postale: Imp. Cacheux - Cliché Landouzy; Collection: industrie.lu)


Les fours à vent chaud Whitwell (tours cylindriques) des hauts-fourneaux aux Aciéries, Hauts-Fourneaux et Forges et Trignac (Loire-Inférieure) (Extrait d'une carte postale: Collection Delveau, St-Nazaire; Collection: industrie.lu)


Usine d'Athus - avec fours à vent chaud Whitwell (tours cylindriques), vers 1902 (Carte postale: Edition G. Marchand, Athus; collection industrie.lu)


Usine de Pompey - avec fours à vent chaud Whitwell (tours cylindriques), vers 1907 (Extrait d'une carte postale: Edition S. Faipeur, Frouard; collection industrie.lu)


Usine de Pompey - avec fours à vent chaud Whitwell (tours cylindriques) (Extrait d'une carte postale: J. Roset, Basar Lorrain, Frouard; collection industrie.lu)


Hauts Fourneaux d'Adelsward = Hauts fourneaux du Prieuré - avec fours à vent chaud Whitwell (tours cylindriques), à Mont-Saint-Martin (Collection: industrie.lu)


Hauts fourneaux du Port-Sec à Mont-Saint-Martin (Collection: industrie.lu)


Firminy (Loire) - Usine Verdié - hauts-fourneaux avec fours à vent chaud Whitwell ? (Carte postale: Imp. J.-E. Ménard, Firminy; Collection: industrie.lu)


Trompeloup - Paulliac (Médoc) - hauts-fourneaux avec fours à vent chaud Whitwell ? - vers 1908 (Carte postale: Collection: industrie.lu)

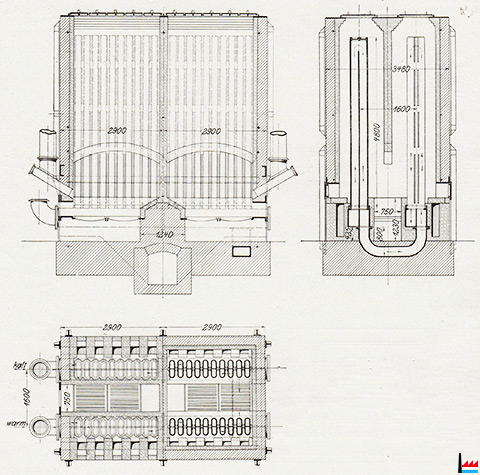

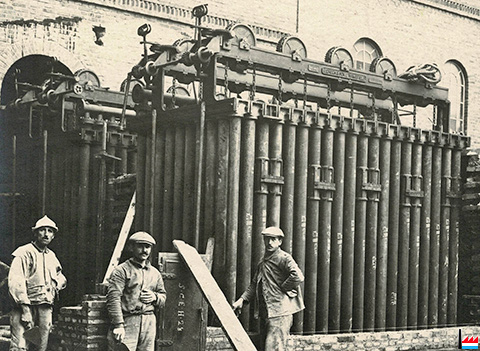

Pistolenrohr - Winderhitzer - Vorgänger von Whitwell (Collection: industrie.lu)








Récupérateur thermique "Le Calorex" - S.A. APMA, Luxembourg - vers 1925 (Lith. M. Huss, Luxembourg; Collection: industrie.lu)

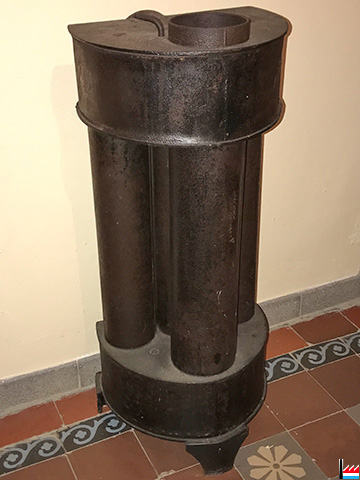

Wärmerekuperator für Holz- und Kohleöfen, hergestellt durch Heuskin Edmond, Mertert - ausgestellt im Haus der Geschichtsfrënn Mertert-Waasserbëlleg (Photo: industrie.lu)
Récupérateur de chaleur construit par Heuskin Edmond, Mertert - exposé dans la maison des Geschichtsfrënn Mertert-Waasserbëlleg
