Belvaler Schmelz
Usine Esch-Belval
Hüttenwerk Esch-Belval
Agglomierung
Agglomération
Sinteranlage

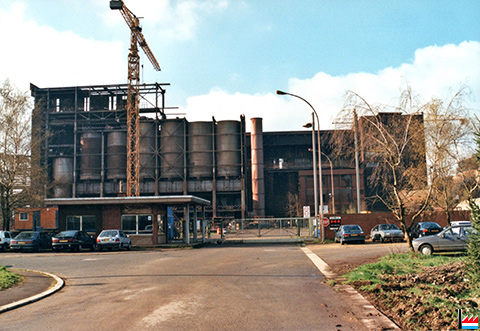

Agglomération - ARBED Esch-Belval - Sinteranlage - Portal Brill (Photo: 8.4.1999 Marcel Schlim)

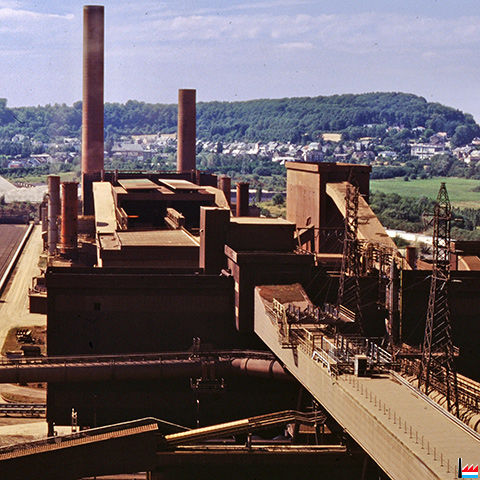

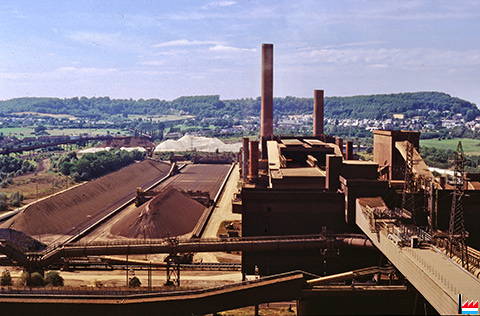

Agglomération - ARBED Esch-Belval - Sinteranlage (Collection: industrie.lu)


Erzaufbereitungsanlage ARBED Esch-Belval - um 1985


Historique - Geschichtlicher Überblick

1930 Mise au point d'un four rotatif (four rotatif du genre des cimenteries), chauffé au gaz de haut fourneau, avec le concours de Smidth, Copenhagen
1931

Mise en service d'un four rotatif d'agglomération à Belval, traitant également de poussier de TR et AES

Arrêt des presses à briqueter

L'enfournement d'agglomérés conduit à une économie de 50 kg de coke / t de fonte




1943 Construction de la 2e cheminée de l'agglomération d'ARBED-Belval


1950 Construction de la 3e cheminée de l'agglomération d'ARBED-Belval, par Eckardt & Hotop

entre 1950 et 1961

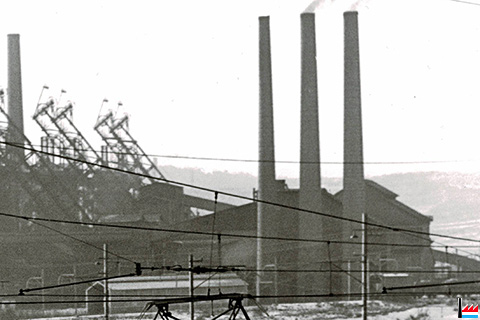

L'ancienne agglomération d'ARBED-Belval avec 3 cheminées (Photo collection: Marcel Schroeder; Copyright: Photothèque de la Ville de Luxembourg)


A la gauche les 6 hauts-fourneaux d'ARBED-Belval avec 3 cheminées - à la droite l'agglomération d'ARBED-Belval avec 3 cheminées (Photo collection: Marcel Schroeder; Copyright: Photothèque de la Ville de Luxembourg)


1961 Construction de la 4e cheminée de l'agglomération d'ARBED-Belval, par Eckardt & Hotop

um 1960? 8 Drehöfen
bis zu 82 m Länge pro Ofen
Agglomerierungskapazität: 6000 t


3.1971

Einweihung Sinterwerk - Agglomération Belval (e.a. site Source Bel-Val)

2,5 km langes Förderband (Belvaler Band) welches das Eisenerz aus Lothringen vom CRM (Centre de Répartition des Minerais) in Esch-Hoehl zur der Brech-Siebanlage bringt - bande transporteuse amenant le minerai lorrain depuis le CRM (Centre de Répartition des Minerais) à Esch-Hoehl

Entladequai mit Lagerhalde für Übersee-Eisenerz

Einrichtungen für das Entladen von Eisenerz, Koks, Zuschlagstoffen, etc.

Erzbrechanlage - Siebanlage: in geschlossenem Kreislauf arbeitend, 2.200 t / h

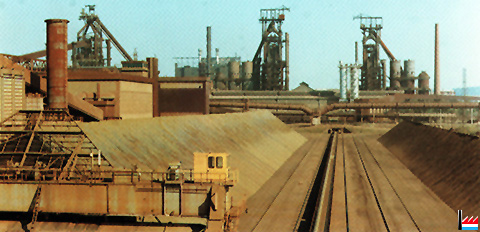

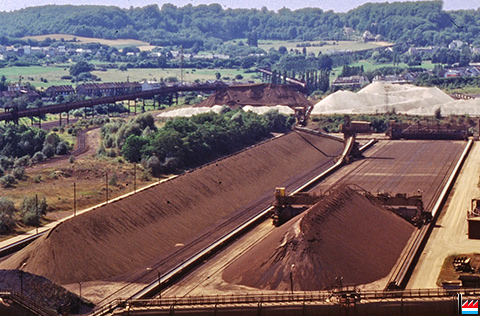

Bedding = Mischbettanlage, zum Mischung des Eisenerzes unterschiedlicher Qualität, mit 2 Lagerplätzen von je 200.000 t; 1 (später 2) Lagerhalden von je 500 x 40 m und einer Kapazität von 200.000 t



Sinteranlage

Dwight-Lloyd Sinterrost: 80 x 4 m = 320 m2 Saugfläche
Tagesleistung: 8.200 t
mit ARBED - Corox - Blechen verkleidet

Anlage für das Verladen und den Versand des Sintergutes

Investition: 1,7 Milliarden Franken



1973/74

Fertigstellung der 2. Dwight-Lloyd -Sinteranlage in Belval

400 m2 Saugfläche

(LL: 4.5.1973)

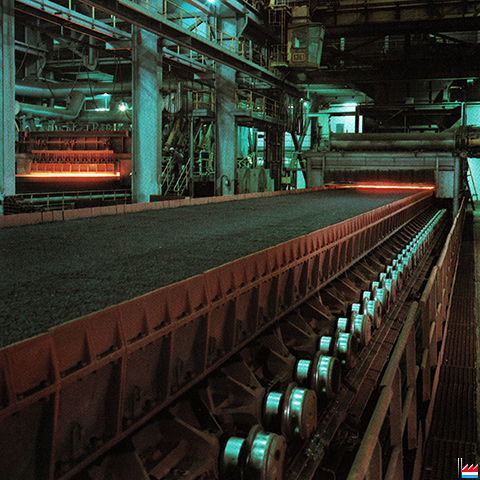

Dwight-Lloyd - Sinterband in Belval - um 1985

1974

Arrêt de l'agglomération à Dudelange

Alimentation des hauts-fourneaux de Dudelange en agglomérés en provenance de Belval






1997 Arrêt de l'agglomération


Cheminées de l'ancienne agglomération de Belval - die Schornsteine des Belvaler Sinterwerkes (Photos: 24.3.2003 jmo)


Cheminées de l'ancienne agglomération de Belval - die Schornsteine des Belvaler Sinterwerkes (Photos: 31.8.2009 jmo)

2010
Raccourcissement des cheminées de l'ancienne agglomération de Belval - Stutzung der Schornsteine des Belvaler Sinterwerkes (Photos: 14.5.2010 jmo)





Cheminées raccourcies de l'ancienne agglomération de Belval - die gestutzten Schornsteine des Belvaler Sinterwerkes (Photos: 13.8.2013 jmo)


Cheminées raccourcies de l'ancienne agglomération de Belval - die gestutzten Schornsteine des Belvaler Sinterwerkes (Photo: 21.8.2014 jmo)
