Le chemin de fer de ARBED

ARBED
Mines

Mining Railways
Les chemins de fer des Mines de Fer
Erzgrubenbahnen

Locomotive électrique ARBED mines U28 No 23 à Esch - Hiehl (Photo: 11.10.1986 René Birgen)

Locomotives électriques de mine (700 mm) en service aux mines luxembourgeoises (1973)

The technical features / Les caractéristiques techniques / Die technischen Daten:

No courant

Type

Poids (t)

Longueur

Puissance (kW)

Tension (V)

Nombre de cabines

1 AEG U28 15,2 5860 2x51 550 2

2 AEG UK-B133 7,2 4060 1x14 550 1

3 AEG UK-573a 18 5900 2x56 550 2

4 AEG UK-573 / HF8D 18 5500 2x56 550 1

5 AEG V1E 20 5780 2x62 600 1

6 SW LM 1002c 6 3850 1x20 550 1

7 SW LM 1002 7 3585/4081 1x20 550 1

8 SW LM 1057A 20 6630 2x81 550 2

9 SSW Db 1061S 20,5 6240 2x79 550 2

10 SSW Db 1061S 21 6860 2x85 550 2

11 ACEC 22 5840 2x79 550 2

12 Draisine SECM 2600 550 1

Les locomotives de mine de ARBED-Mines, Luxembourg (janvier 1940)

No ARBED Constructeur Année No construction Type Ecart. (mm) Moteurs Mines Puissance (ch/PS) Poids (t) Vitesse (km/h) Remarque

Jourdain-Monneret Accu 700 4 Loc à accus

Jourdain-Monneret Accu 700 4 Loc à accus

Jourdain-Monneret Accu 700 4 Loc à accus

Kabeltrommelwagen 700 mech. Antrieb

Kabeltrommelwagen 700 elektr. Antrieb

1 AEG <=1922 U28 700 2 Esch 75 16 13,1

2 AEG <=1922 U28 700 2 Esch 75 16 13,1

3 AEG <=1922 U28 700 2 Esch 75 16 13,1

4 AEG <=1922 U28 700 2 Esch 75 16 13,1

5 AEG <=1922 U28 700 2 Esch 75 16 13,1

6 AEG 19?? U28 700 2 Esch 75 16 13,1

6 AEG <=1928 U28 700 2 Dudelange 75 16 13,1

7 AEG <=1922 U28 700 2 Dudelange 75 16 13,1

7 AEG <=1922 U28 700 2 Esch 75 16 13,1

8 AEG <=1922 U28 700 2 Esch 75 16 13,1

9 AEG <=1922 U28 700 2 Esch 75 16 13,1

10 AEG <=1922 U28 700 2 Esch 75 16 13,1

11 AEG <=1922 U28 700 2 Esch 75 16 13,1

12 AEG <=1924 U28 700 2 Esch 75 15,5t 13,1 Monument (Biergerinitativ Esch-Alzette / Hiehl)

13 AEG <=1926 U28 700 2 Esch 75 16 13,1
1940 pas au Luxembourg

=>26 point vert jaune / 26D (Differdange)

Minièresbunn Doihl au Fond-de-Gras

No 14 (point bleu) AEG <=1928 U28 700 2
1940 pas au Luxembourg

Minièresbunn Doihl au Fond-de-Gras

15 AEG <=1926 U28 700 2 Honsbusch 75 16 13,1 Monument près du Musée National des Mines à Rumelange

16 AEG <=1926 U28 700 2 Esch 75 16 13,1

17 AEG <=1927 U28 700 2 Esch 75 16 13,1

18 AEG <=1927 U28 700 2 Honsbusch 75 16 13,1 Monument au Ellergronn / Cockerill

19 AEG <=1912 U28 700 2 Esch 75 16 13,1

20 AEG <=1912 U28 700 2 Esch 75 16 13,1 Minièresbunn Doihl au Fond-de-Gras

21 AEG <=1912 U28 700 2 Esch 75 16 13,1

22 AEG <=1928 U28 700 2 Esch 75 16 13,1

23 AEG <=1908 U28 700 2 Esch 75 16 13,1 M. Banz

24 AEG <=1928 U28 700 2 Esch 75 16 13,1

25 AEG <=1908 U28 700 2 Esch 75 16 13,1

26 AEG <=1922 U28 700 2 Esch 75 16 13,1
19??=>ARBED-Mines Françaises No 11

Musée National des Mines à Rumelange

27 AEG <=1928 U28 700 2 Dudelange 75 16 13,1
Esch/Alzette

20.5.1967=>Differdange

Musée National des Mines à Rumelange

28 AEG <=1926 U28 700 2 Dudelange 75 16 13,1 Musée National des Mines à Rumelange (No 14)

29 AEG <=1908 U28 700 2 Esch 75 16 13,1 Musée National des Mines à Rumelange

30 AEG <=1908 U28 700 2 Esch 75 16 13,1

31 1936 GA1 700 2xAB55 Honsbusch 5,9 avec dérouleuse
1 cabine

32 1938 GA1 700 2xAB55 Honsbusch 5,9 avec dérouleuse
1 cabine

33 ARBED Mines 1938 U133 ou U33 700 2xU33 Esch 6,7
avec dérouleuse

1 cabine

châssis d'une loco au benzol

34 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55

35 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55

36 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55

37 Benrath 1898 16-19 Benrath 700 2xGE1200 Esch 55

38 AEG 1926 3319 UKB 133 700 2 Grôwen 20 7,2 Minièresbunn Doihl au Fond-de-Gras

39 AEG 1926 3320 UKB 133 700 2 Esch 20 7,2 Minièresbunn Doihl au Fond-de-Gras

40 AEG 1930 4551 UK573a 700 2 Esch 79 18 13,4 (15)

41 AEG 1930 4552 UK573a 700 2 Esch 79 18 13,4 (15) Monument à Schifflange

42 AEG 1930 4553 UK573a 700 2 Esch 79 18 13,4 (15)

43 AEG 1930 4554 UK573a 700 2 Esch 79 18 13,4 (15)

44 Siemens 1898 Schuckert 700 1x GE1200 Esch 55 10,5 nommée "Schockela"

55 SW 1949 LM1002CG 700 27 5,5 5,5
Panto
D.400 - équipée avec dérouleuse 400 m

56 SW 1949 LM1002CG 700 27 5,5 5,5 Panto
D.400 - équipée avec dérouleuse 400 m

57 SW 1949 LM1002CG 700 27 5,5 5,5 Panto
D.400 - équipée avec dérouleuse 400 m

58 SW 1951 LM1002CG2 700 27 5,5 5,5

59 SW 1951 LM1002CG2 700 27 5,5 5,5

60 SW 1951 LM1002CG 700

61 SW 1951 LM1057A 700 595 D84C Minière Belvaux 2x100 52 14 mise hors service en 1966; partie vers ARBED Mines françaises No 56/58 en 1974

62 SW 1951
LM1057A
700 596 D84C Minière Belvaux 2x100 52 14 mise hors service en 1966; partie vers ARBED Mines françaises No 57/59 en 1974

Siemens -> MMR

Siemens -> MMR

AEG 6225 1948 KB 47 - 550 V 800 700 neu Arbed, Esch
AEG 6226 1948 KB 47 - 550 V 800 700 neu Arbed, Esch
AEG 6227 1948 KB 47 - 550 V 800 700 neu Arbed, Esch

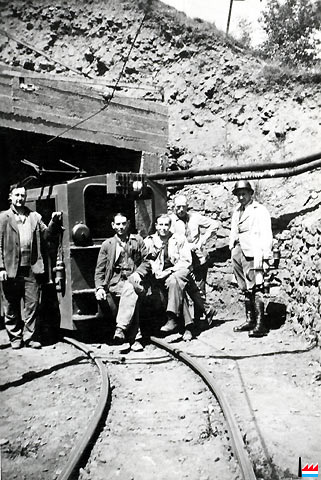

Lok No 15 oder 18? in der Grube Honsboesch in Niederkorn, rechts Steiger Donkholz (Photo collection: Emile Kreins)

Benzollokomotiven - Les locomotives de mine benzol de ARBED-Mines, Luxembourg (avant 1940)

No ARBED Constructeur Année Type Ecart.
(mm) Moteurs Mines / Gruben Puissance (ch/PS) Poids (t) Vitesse (km/h) Remarque

Oberursel 1908 B Mines Dudelange-Usines 18

Oberursel 1908 B Mines Dudelange-Usines 15

Montania Mine Grôwen (d'Saarbrëcken) - Differdange Benzol

Oberursel Mine Heydt

Deutz 3924 1920 C XIV Gr B 700

Deutz 3925 1920 C XIV Gr B 700

Deutz 3926 1920 C XIV Gr B 700

Deutz 3927 1920 C XIV Gr B 700

Deutz 6089 1920 6a22 A Gr B 700 Beles / Honsbusch

Deutz 6090 1920 6a22 A Gr B 700 Beles / Honsbusch

Locomotive de mine à benzol " Montania" No1553? à la Mine Grôwen (d'Saarbrëcken) - Differdange en 1935 (Collection: Emile Kreins)

Locomotive électrique ARBED U28 en 1970 (Photo collection: Marcel Schroeder; Copyright: Photothèque de la Ville de Luxembourg)

Locomotive électrique de mine ARBED No 41 (AEG UK573a; Ateliers de construction: ARBED Eich; 1930; No de fabrication: 32; AEG Berlin No 4552) et wagonnets à voie de 700 mm à Schifflange (sortie direction Foetz rue de Hédange) (Photos: 5.7.2000 jmo)

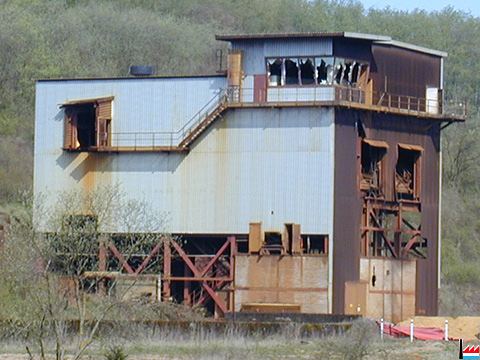

Burbacherlach (Photo: 30.3.2001 jmo)

Burbacherlach: ARBED 1914 (Photo: 30.3.2001 jmo)

Entrée d'une mine (1969) à Langengrund, Rumelange (Photo: 13.2.2001 jmo)

Musée National des Mines de Fer à Rumelange à l'ancienne mine Walert (Photo: 18.7.2000 jmo)

Wagon SNAV (1969) à Rumelange, Place des Bruyères (Photo: 13.2.2001 jmo)

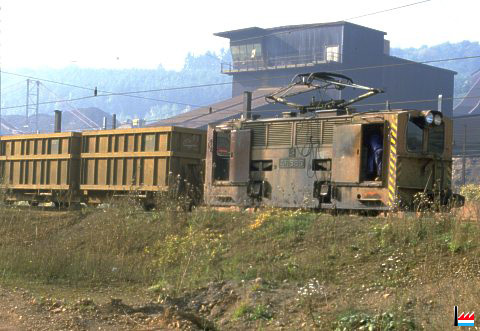

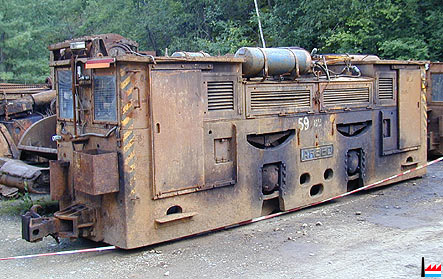

Locomotive électrique de mine ARBED No 61? (ARBED-Mines Françaises No 59) (Constructeur: SW) au Musée National des Mines à Rumelange (Photo: 18.7.2000 jmo)

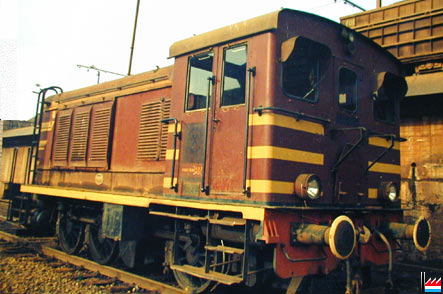

Locomotive Arbed-Mines (ex-CFL 452) à Esch/Alzette-Hiehl (Photo: Jean Dahlem)

Poste DI à Hiehl / Esch-Alzette (Photo: 11.12.2000 jmo)

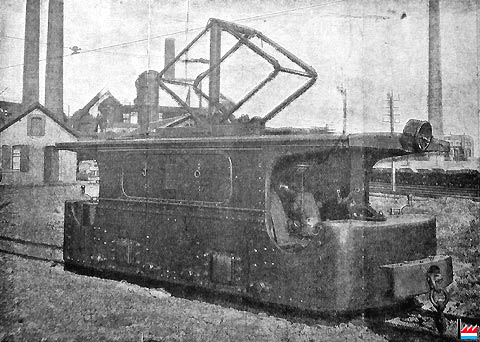

Locomotive de mine "Benrath" (année de construction: 1898) à l'Usine Brasseur (Société des Hauts Fourneaux de Luxembourg; Terres Rouges) à Esch/Alzette (Collection: Emile Kreins)

Locomotive de mine "Benrath" (année de construction: 1898) (Collection: Emile Kreins)

Elektrische Grubenlok (Benrath) und Orenstein & Koppel A.G. 2 cbm-Heissdampf-Löffelbagger (Collection: Luciano Pagliarini)

Locomotive à vapeur ARBED-Mines "Krauss" (No 7754; 1921; 700 mm) (Foto: Archiv Krauss-Maffei)

Locomotive à vapeur de mine (Heilbronn; no de construction: 532; année de construction: 1909) d'ARBED-Esch à la Mine Hoehl - Esch? (Collection: Emile Kreins)

Locomotive à vapeur de mine (Couillet) d'ARBED-Esch à la Mine Hoehl - Esch vers 1914 (Photo: Justus Fey; Collection: Emile Kreins)

Locomotive à vapeur de mine (Couillet) (Collection: Emile Kreins)

Bibliographie
	Titel - Titre	Author - Auteur - Autor	Date	Edition - Verlag	Contents - Contenu - Inhalt	Pages- Seiten	ISBN
	L'ARBED dans la société luxembourgeoise	Gilbert Trausch	2000	ARBED		96	2-919969-99-4
	D'Oarbeecht am Tillebierg an um Rollesbierg		1999 No 18	Korspronk Bulletin du Cercle historique de la Commune de Differdange		286
	Oberurseler Locomotiven	Motorenfabrik Oberursel	April 1998	Bufe-Fachbuch-Verlag	Reprint eines Werbekatalogs	44	3922138675
	Differdange L'évolution d'un espace minier	Alex Storoni	1993	Administration Communale de Differdange		139
	ARBED - Un demi-siècle d'histoire industrielle 1911 - 1964		1964	ARBED		401

Liens / Links

Mining Railways in Luxembourg / Les chemins de fer des Mines au Luxembourg / Erzgrubenbahnen in Luxemburg

Railway Monuments in Luxembourg / Les monuments ferroviaires au Luxembourg / Eisenbahndenkmäler in Luxemburg

National Mining Museum in Rumelange/ Musée National des Mines de Fer à Rumelange / Nationales Erzgrubenmuseum in Rümelingen

Minièresbunn Doihl
