Charging systems for Blast furnaces Systèmes de chargement des hauts-fourneaux Begichtungsanlagen für Hochöfen

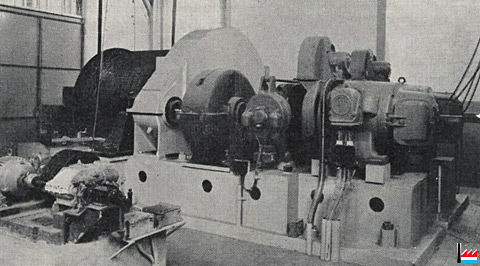

Treuil de monte-charge à skip, construit par Paul Wurth vers 1955 pour ? (Photo: Paul Wurth)

1899	5. haut-fourneau / 5. Hochofen - Brasseur Schmelz, Esch Schrägaufzug / Skip system Brown

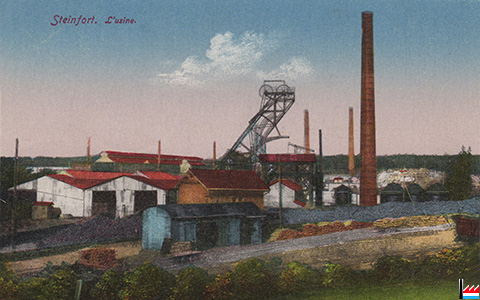

1906	Construction du hauts-fourneau III avec monte-charges à l'Usine de Steinfort / Bau des Hochofens III mit Schrägaufzug (120 t) L'Usine de Steinfort (Carte postale: E.A. Schaack, Luxembourg-Gare, collection industrie.lu)
<=1942	ARBED-Dudelange: skip

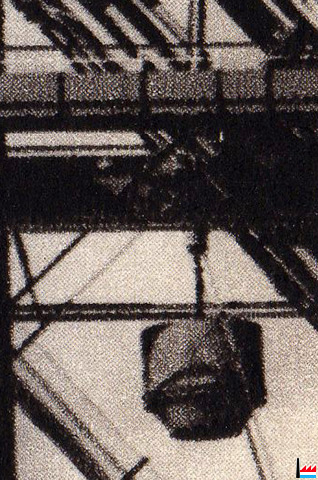

1964	Construction du haut fourneau C de AES - chargement automatique par skips
1969	Edouard Legille, inventeur du gueulard sans cloche / Erfinder des glockenlosen Gichtverschlusses bei Hochöfen The Paul Wurth engineers invent a revolutionary new blast furnace charging system: the Bell Less Top® . Herewith Paul Wurth holds a patent which is of interest to iron & steelmakers the world over.
	Monte-charges des hauts-fourneaux, Usine Terre Rouge, Esch

• Monte-charges inclinés et bennes-trémies
• Monte-charges verticaux et bennes-trémies
• Monte-charges inclinés et skips
• Monte-charges verticaux et brouettes
• Monte-charges inclinés et brouettes

Usine ARBED Schifflange, à la droite une benne (Staehler ?) - Hochofen - Schrägaufzug mit (Staehler ?) - Trichterkübel (Carte postale: Collection: industrie.lu)

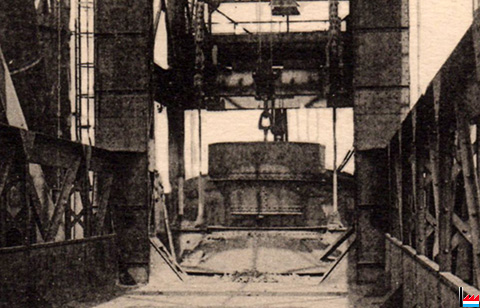

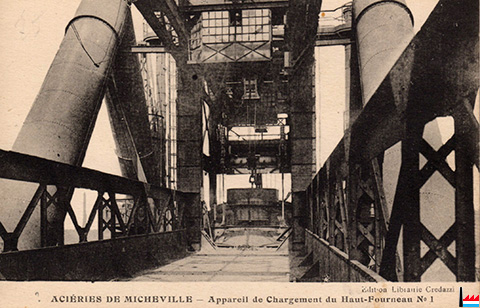

Aciéries de Micheville - Appareil de chargement du haut-fourneau N° 1 (Carte postale; Edition Librairie Credazzi; Collection: industrie.lu)

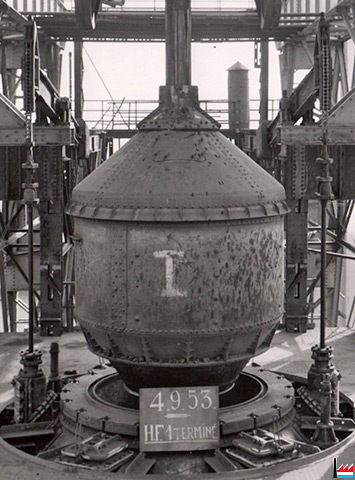

Benne à fond conique du nouveau H.F. I de la Chiers - 4.9.1953 (Photo: Studio Piacentini, rue Mercy, Longwy; 1953; Collection: industrie.lu)

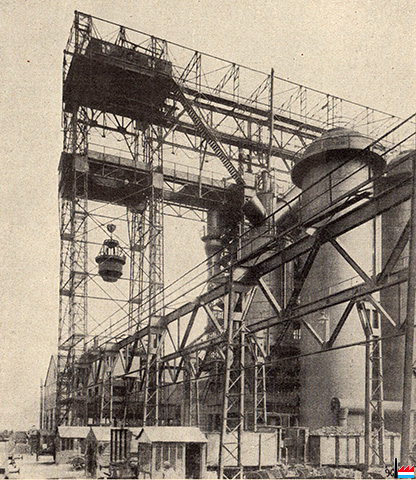

Bennes Staehler (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

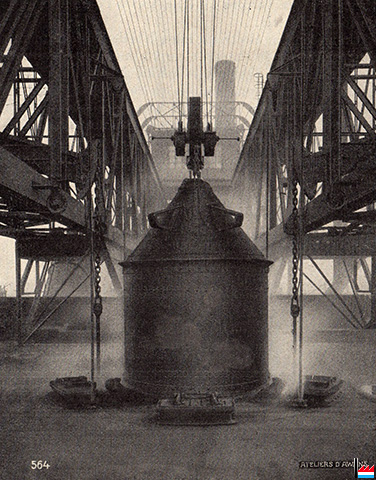

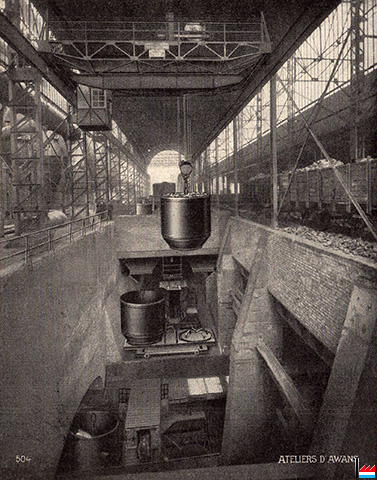

Bennes des Ateliers d'Awans (Dans: LA NATURE N° 2826 - 1.2.1930; Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

Bennes des Ateliers d'Awans à Differdange

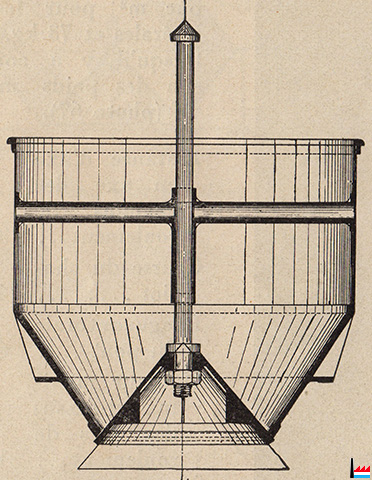

Benne à fond conique (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

Divers systèmes à bennes à fond conique : Pohlig, Staehler, Gogolsky, Munier, etc.

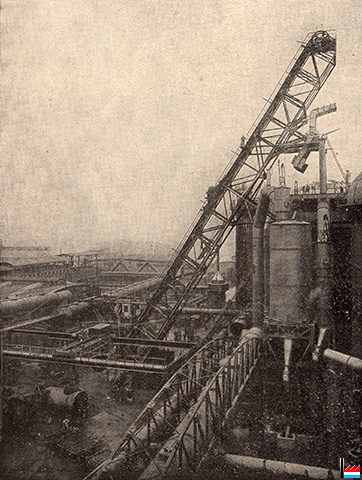

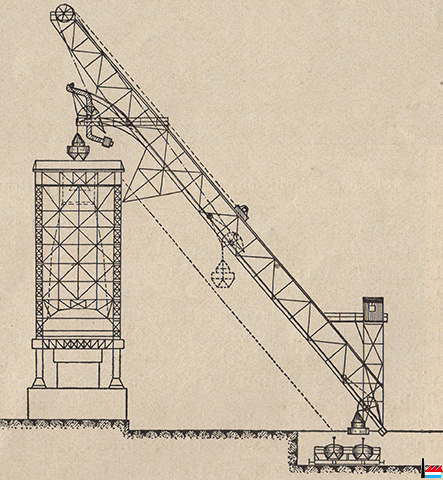

Monte-charge Pohlig avec chariot porteur et chariot moteur (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

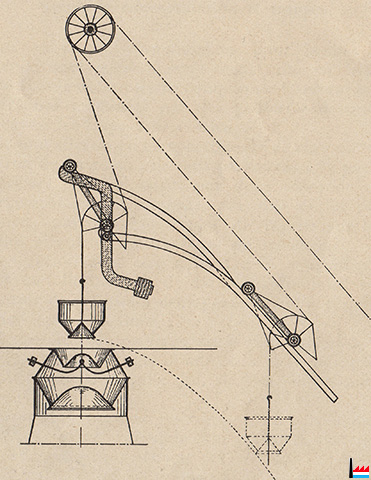

Monte-charge Pohlig: Versage au gueulard (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

Monte-charge J. Pohlig avec chariot porteur et chariot moteur sur crémaillère (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

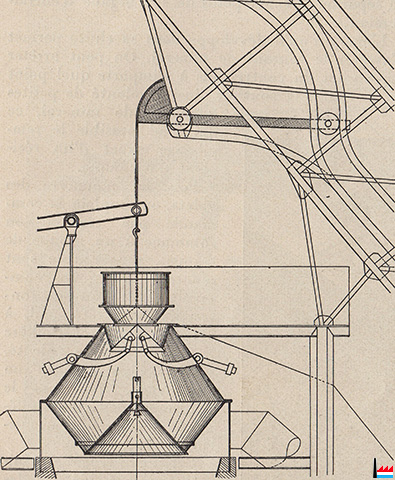

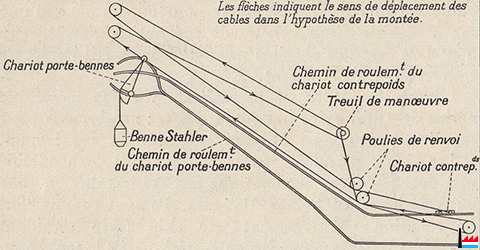

Monte-charge Staehler: Versage au gueulard (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

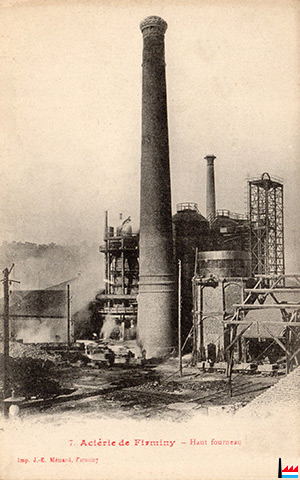

Firminy (Loire) - Usine Verdié - haut-fourneau - monte-charge vertical (Carte postale: Imp. J.-E. Ménard, Firminy; Collection: industrie.lu)

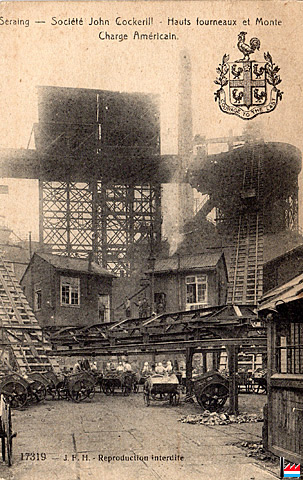

Cockerill, Seraing - Hauts-fourneaux - Monte-charge américain (Carte postale: 17319 J.F.H.; Collection: industrie.lu)

Cockerill, Seraing - Nouveaux hauts-fourneaux - Monte-charge américain (Carte postale: 601 J.F.H.; Collection: industrie.lu)

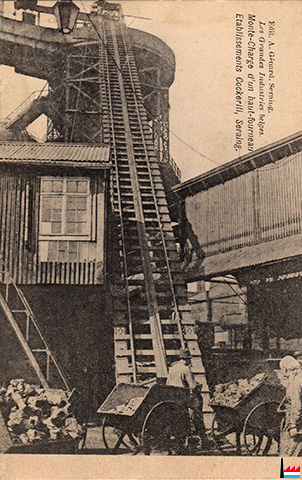

Cockerill, Seraing - Hauts-fourneaux - Monte-charge américain (Carte postale: Eid. A. Gérard, Seraing - Les Ggrandes Industries belges; Collection: industrie.lu)

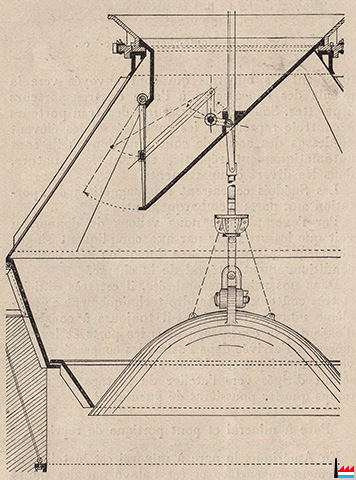

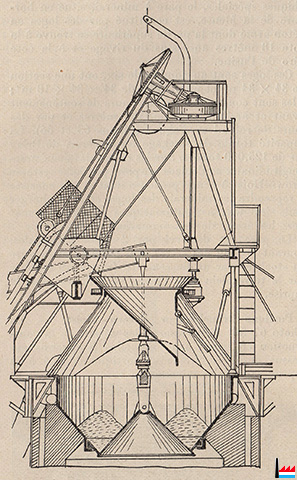

Monte-charge Alex Brown - Cône distributeur (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

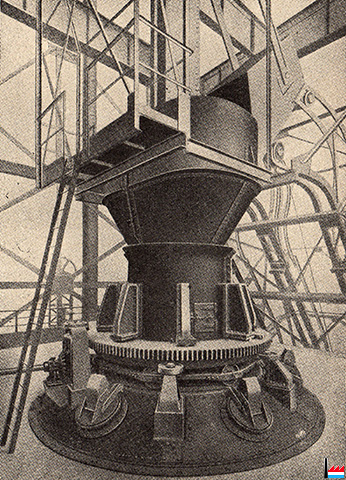

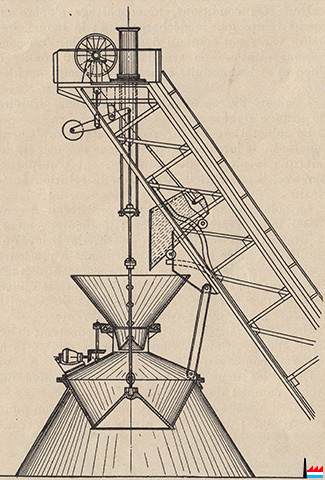

Monte-charge Mac-Kee - Monte-charge américain Mac-Kee - vue du distributeur (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

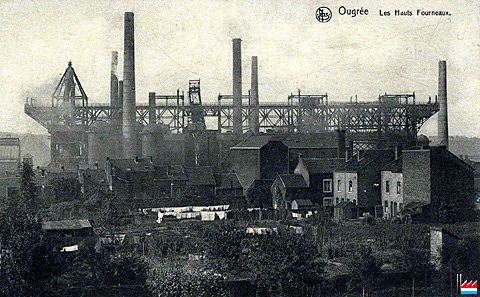

Usine d'Ougrée - les hauts-fourneaux avec pont roulant, comme appareil de chargement des hauts-fourneaux (Carte postale: Edition : Papeterie Choteau, Ougrée; collection industrie.lu)
Ougrée Marihaye préconisait ce système conjointement avec l'emploi des bennes à fond conique bien avant 1900.
D'autres suivèrent: Athus, Monceau-sur-Sambre, Musson, Halanzy, Rodange, Vireux, La Chiers, Hussigny, Differdange, etc

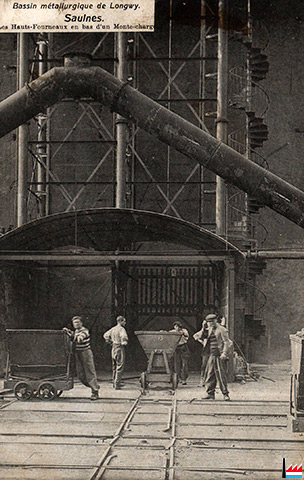

Les hauts-fourneaux en bas d'un monte-charge à Saulnes, vers 1912 (Carte postale: Série C No 58 Edition artistique, V. Kremer, Longwy-Haut; Collection: industrie.lu)

Hauts-fourneaux de Senelle-Maubeuge: La "glissoire" = un monte charge avec plan incliné à contrepoids à eau (comme à l'Usine de Maxéville) pour le chargement des 2 hauts-fourneaux - vers 1909 (Carte postale: Collection: industrie.lu)

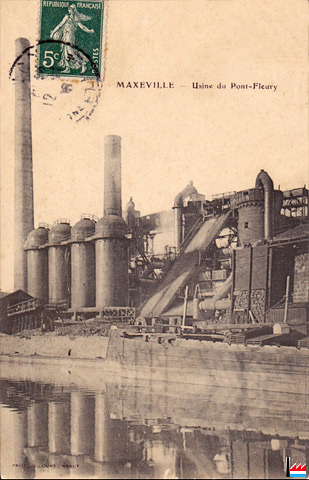

Usine du Pont Fleury, Hauts-fourneaux de Maxéville / Nancy (Collection: industrie.lu)
La "glissoire" au milieu = un monte charge à contrepoids à eau pour le chargement des hauts-fourneaux (comme aux Hauts-fourneaux de Senelle-Maubeuge)

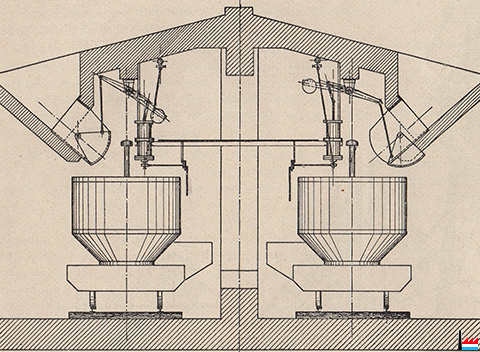

Trappe système Beer - Franki à casque par effacement (Dans: Revue Universelle des Mines - N° 7 - 1942 ; Collection: industrie.lu)

Bibliographie
	Titel - Titre	Author - Auteur - Autor	Date	Edition - Verlag	Contents - Contenu - Inhalt	Pages- Seiten	ISBN
	Revue Universelle des Mines - N° 7		1942
	Les haut fourneaux modernes	J.O.	1.2.1930		Dans: LA NATURE N° 2826	p. 100-110
